Ultra X380 – 대형 프로파일을 위한 고성능 절단 및 밀링 가공 센터
커튼월의 대형 알루미늄 및 경합금 프로파일을 위한 고성능 절단 및 밀링 센터로 밀링, 드릴링, 헤드 및 엔드 절단을 위해 설계되었습니다.
| 용량 | |
|---|---|
| 원시 프로필 배치됨 | 3개 |
| 원시 프로필 길이 | 1,000~7,000mm |
| 처리 길이 | 400~7,000mm |
| 처리 폭 | 30-380mm |
| 처리 높이 | 30-200mm |

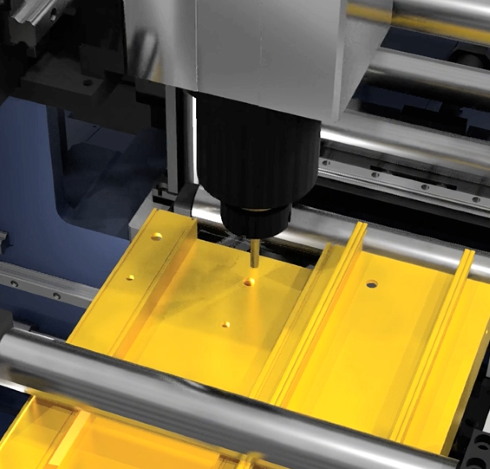

| 밀링 유닛 | |
|---|---|
| 총 수 | 6 |
| 상부 스핀들 | 1*13.5KW 1*6.7KW |
| 하부 스핀들 | 1*13.5KW 1*6.7KW |
| 프론트 스핀들 | 6.7KW ±90° |
| 리어 스핀들 | 6.7KW ±90° |
| 스핀들 속도 | 18,000r/분 |
| 도구 | φ5 、φ8 |
| 총 수 | 12 |

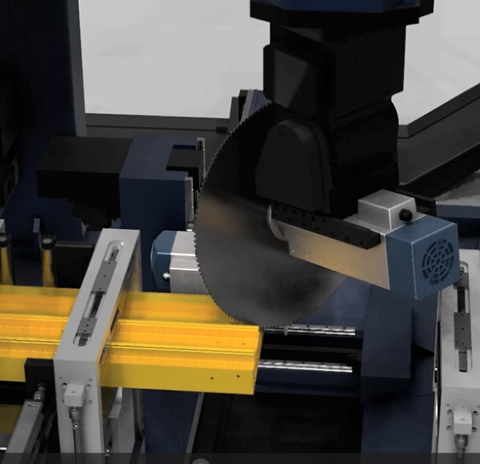

| 톱질 장치 | |
|---|---|
| 톱날 | 1*600mm 7.5KW |
| 중심선 | 5 |
| 회전 각도 | 모든 각도 |
| 스핀들 속도 | 가변 주파수 |
| 정확성 | ±0.1mm |
| 엔드 밀링 유닛 | |
|---|---|
| 톱날 | 1*400mm 3KW |
| 중심선 | 4 |
| 회전 각도 | ±90° |
| 정확성 | ±0.1mm |
| 일반적인 | |
|---|---|
| 차원 | 20,500×5,500×3,340mm |
| 무게 | 16,000kg |
| 전원 공급 장치 | 380V/50Hz |
| 총 전력 | 56KW |
| 공기압 | 0.5~0.8Mpa |
| 공기 소비량 | 300L/분 |
