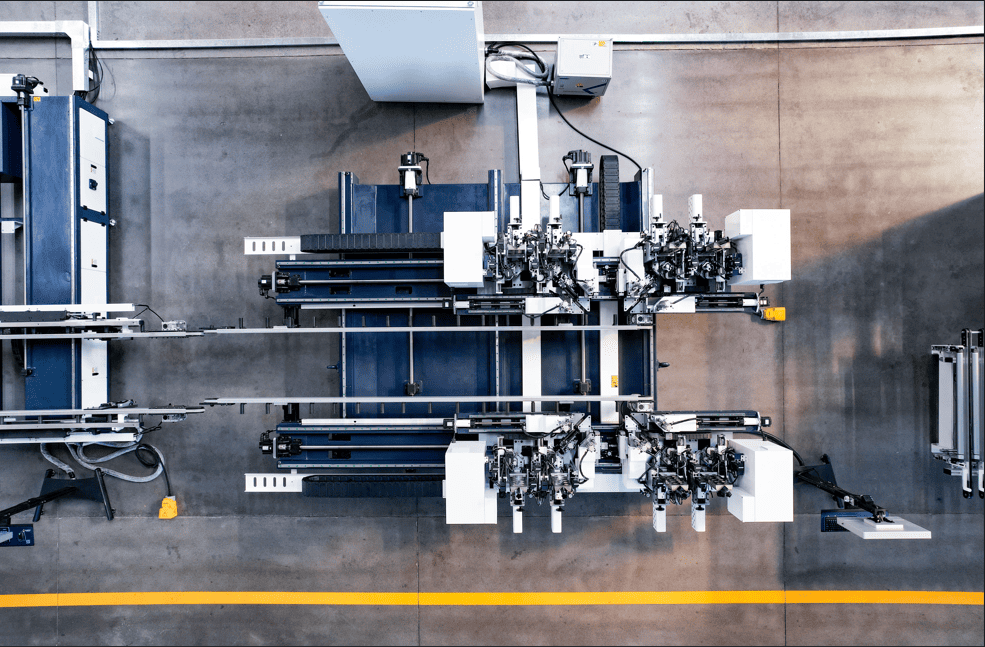

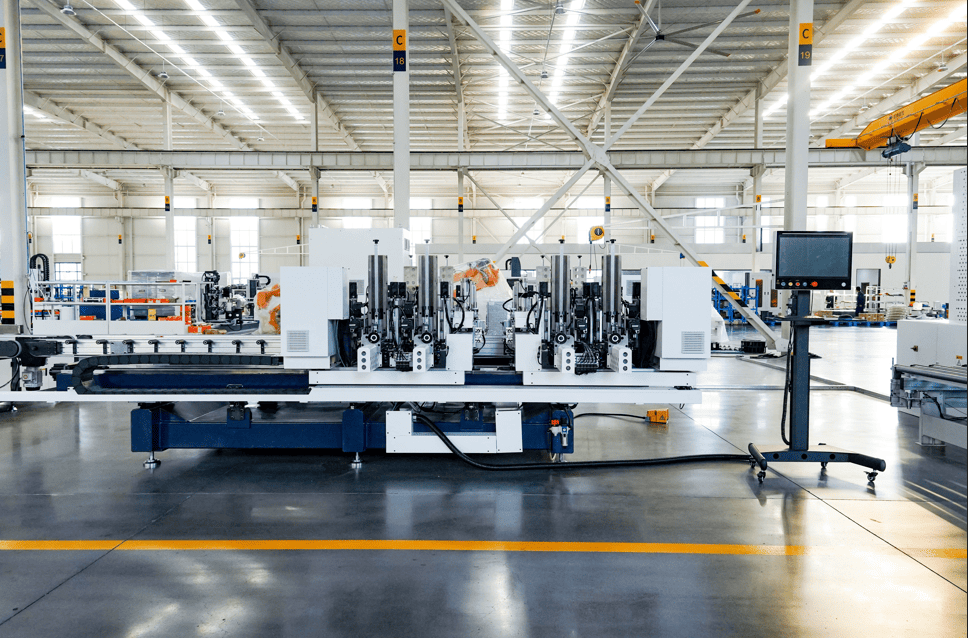

지르콘 2500 – 수동 작업 없이 프레임과 창틀의 모서리에 코너 클리트를 자동으로 조립하여 문과 창 생산의 상류 및 하류 공정과 원활하게 연결합니다.
주요 특징:
●완전 자동화된 코너 클리트 조립: 창문 및 도어 생산의 상류 및 하류 공정과 원활하게 통합되고 수동 작업이 필요 없는 프레임 및 창틀 모서리에 코너 클리트를 자동으로 조립하도록 설계되었습니다.

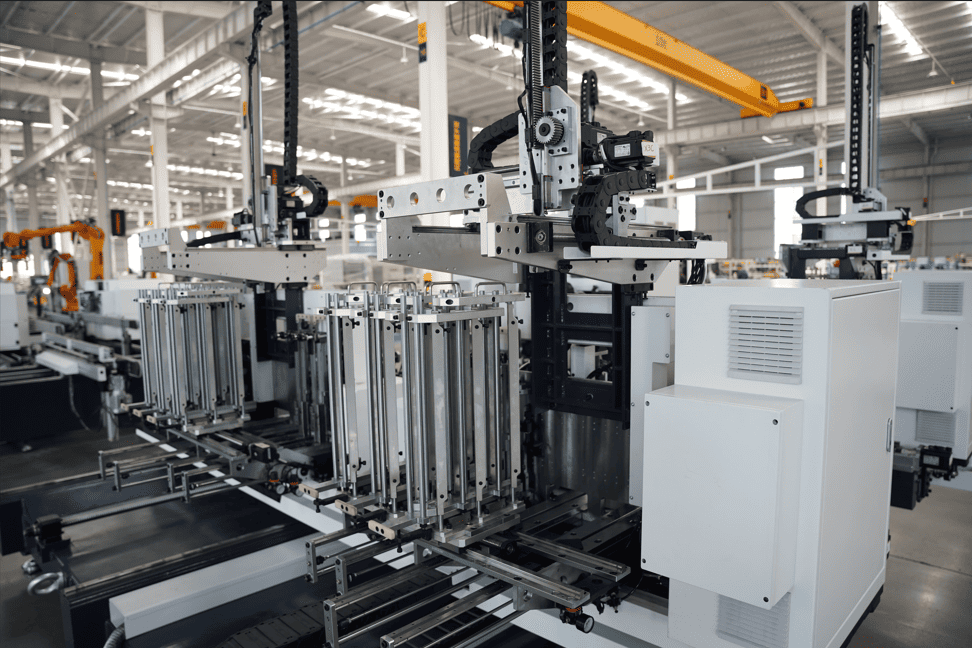

● 다중 재료 보관: 총 8개의 자재함을 갖추고 있으며, 각 기계 헤드는 유연한 생산 요구에 맞춰 2가지 유형의 코너 클리트함으로 구성되었습니다.

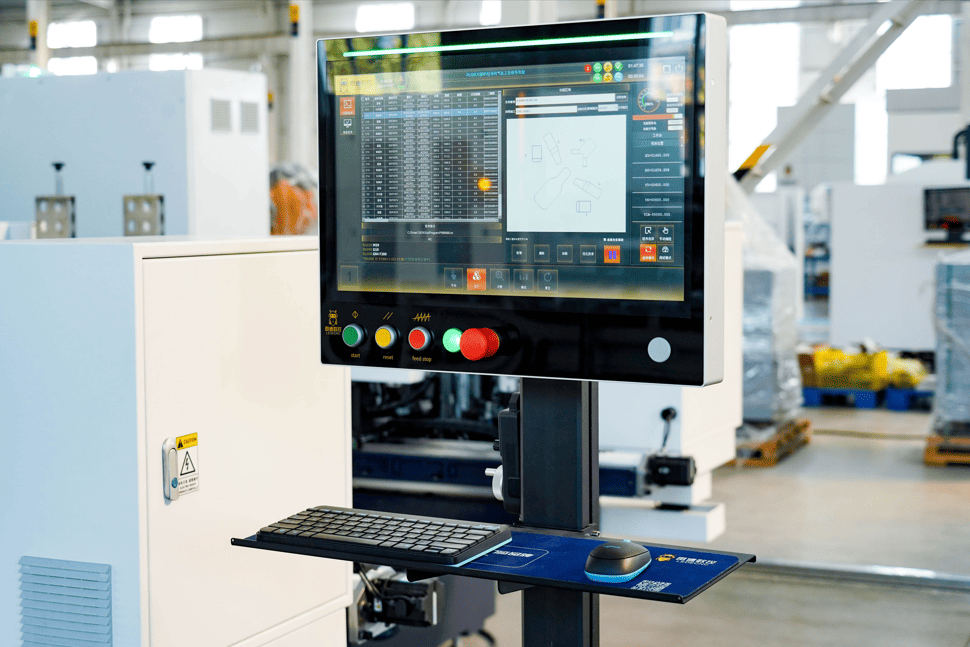

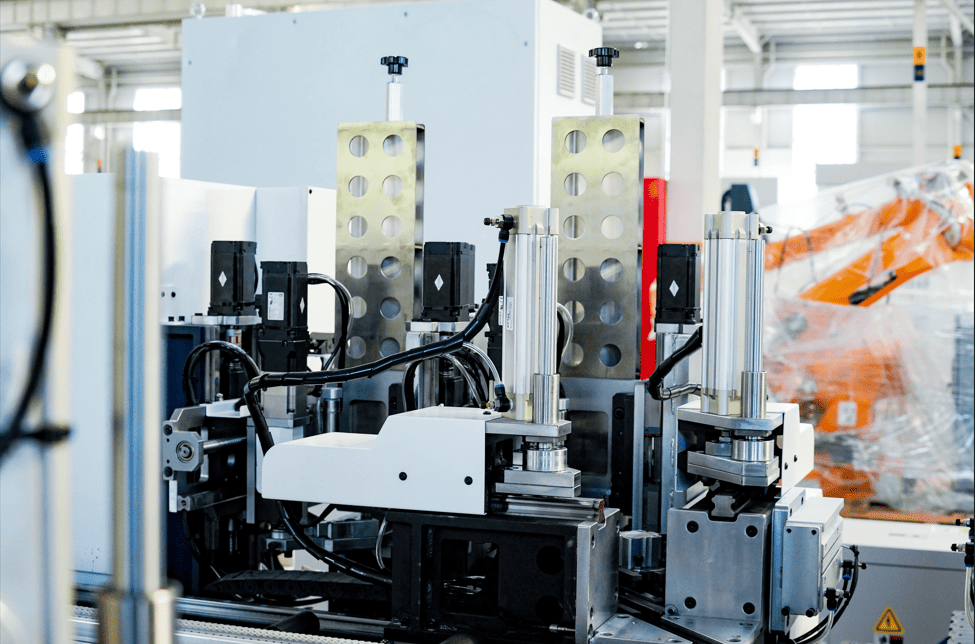

●72개 서보 모터를 사용한 CNC 제어: CNC 제어와 72개의 서보 모터를 활용해 정밀한 위치 지정, 공급, 조립 작업을 수행하여 안정적이고 정확한 작동을 보장합니다.
● 높은 정밀도: 고급 서보 제어 시스템은 코너 클리트 삽입 및 조립에 높은 정밀도를 제공하여 일관된 제품 품질을 보장합니다.
● 지능형 공급 및 위치 지정: 프로파일을 정확하게 정렬하고 자동 코너 조립을 위해 이를 결합하는 통합형 재료 운반 및 공급 시스템을 갖추고 있어 지능형 코너 크림핑 생산 라인과 완벽하게 일치합니다.
● 고효율성: 프레임과 창틀 모서리 조립의 자동화 수준과 생산 효율성을 크게 향상시켜 단일 프레임이나 창틀의 모서리 클리트 설치를 완료하는 데 단 50초라는 빠른 사이클 타임을 달성했습니다.

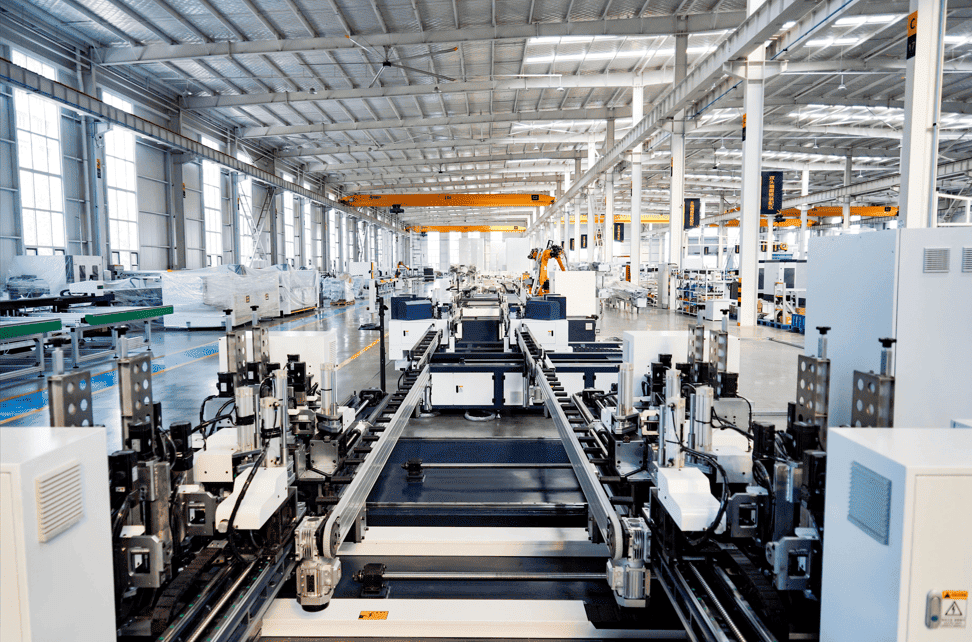

● 원활한 라인 통합: 스마트 코너 크림핑 라인 및 기타 자동화 장비와 완벽하게 호환되도록 설계되어 생산성을 극대화하고 수동 개입을 최소화합니다.
| 가공 사양 | 매개변수 값 |
|---|---|
| 코너 클리트 사양 | 30x6x5-110x45x20 |
| 프로파일 높이 처리 | 20-150mm |
| 프로파일 폭 처리 | 30-130mm |
| 프레임과 창틀의 크기 | 500x700-1500x1800mm |
| 일반 사양 | 매개변수 값 |
|---|---|
| 힘 | 25.3KW |
| 전원 공급 장치 | 380V/50Hz |
| 공기압 | 0.5-0.8Mpa |
| 공기 소비량 | 200L/분 |
| 무게 | 5700kg |
| 차원 | 4500mm×5500mm×1600mm |
문과 창틀의 모서리에 코너 클리트를 자동으로 조립하는 데 사용되며, 수동 작업 없이 사용할 수 있어 문과 창 생산의 상류 및 하류 공정과 원활하게 연결됩니다.
